В данной статье мы разберем инструкцию о том как происходит настройка коммутатора на роутерах KROKS. В качестве примера мы переведем один из портов lan в режим wan.

Обратите внимание, что данная статья разделена на две части, каждая из них является инструкцией к конкретной линейке роутеров KROKS. Поэтому выполнять нужно только одну из двух частей, предварительно определив подходящую к вашему устройству.

kndrt41rX - платформа на которой базируются гигабитные роутеры KROKS, где X - это обозначение конкретной модели роутера, например, kndrt41r1 или kndrt41r7.

• Заходим на вкладку “Сеть” → “Интерфейсы” → “Устройства”.
• Находим устройство br-lan и нажимаем кнопку “НАСТРОИТЬ…”

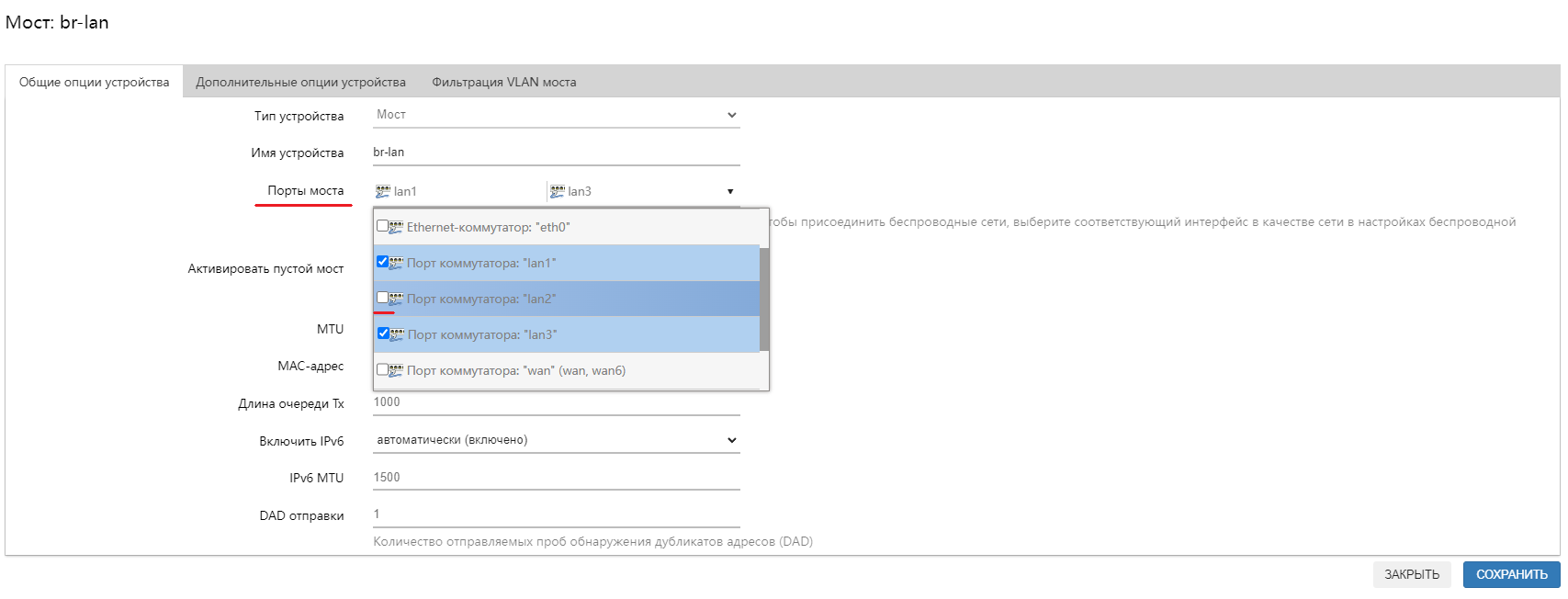

• В пункте Порты моста убираем галочку с необходимого нам порта, например, lan2.

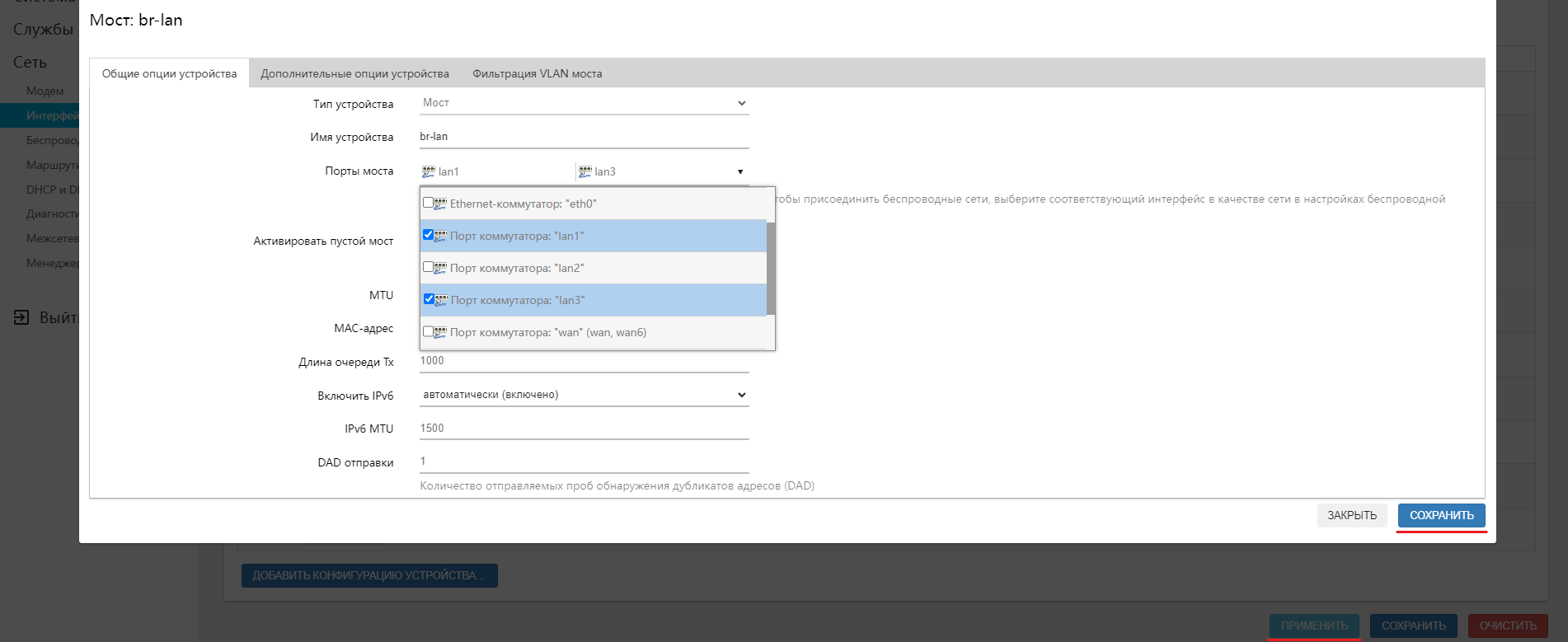

• Нажмите поочередно кнопки “СОХРАНИТЬ” и “ПРИМЕНИТЬ”.

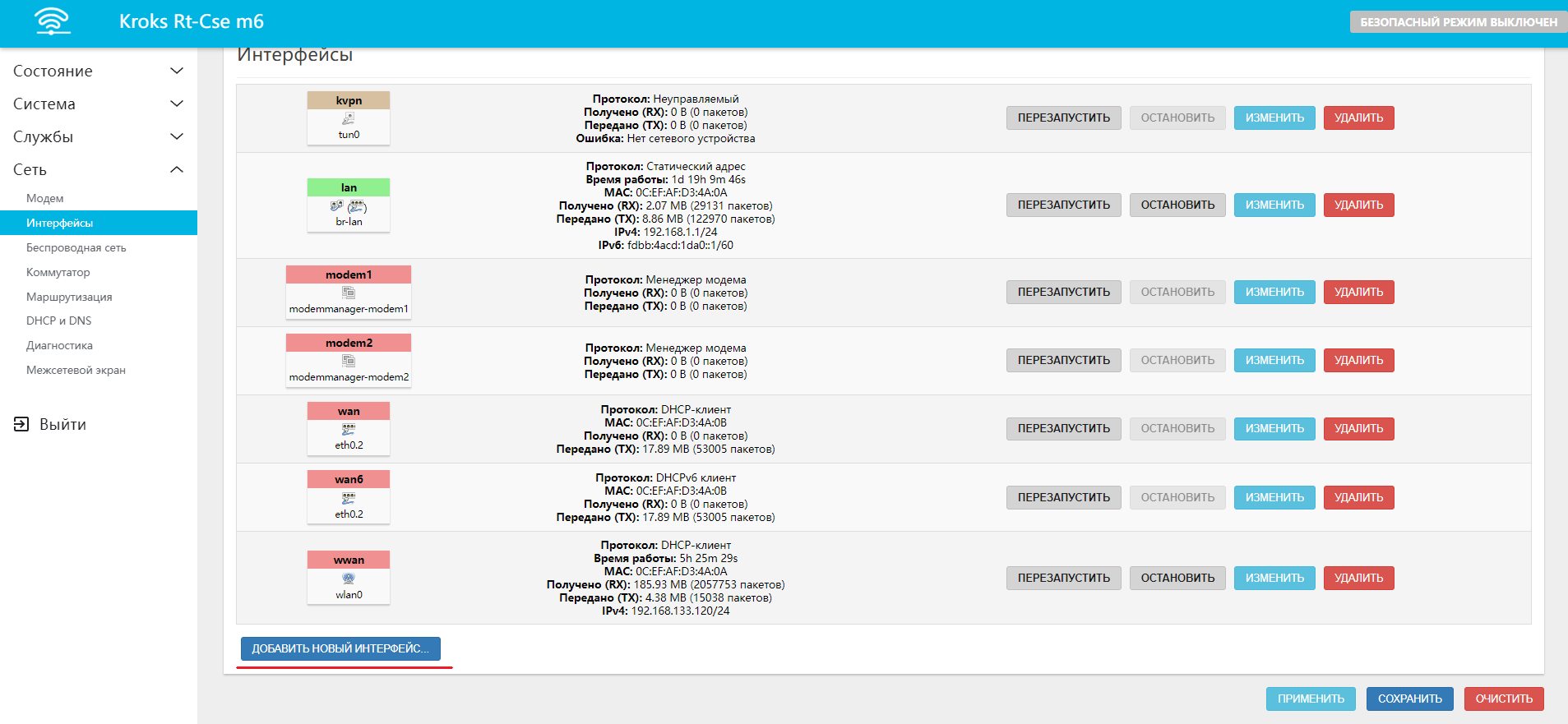

• Переходим на вкладку “Сеть” → “Интерфейсы” → “Интерфейсы” и нажимаем кнопку “ДОБАВИТЬ НОВЫЙ ИНТЕРФЕЙС”.

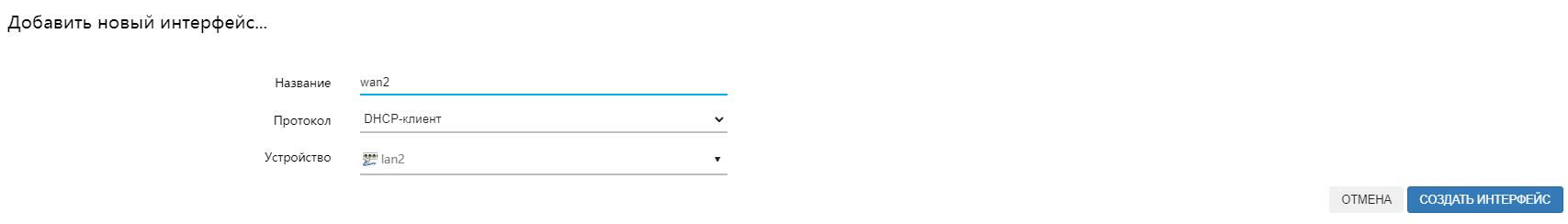

• Заполняем необходимые поля в открывшемся окне:
  • Указываем Название, например wan2;
  • Указываем Протокол - DHCP-клиент;
  • Устройство - lan2;
  • Нажимаем кнопку “СОЗДАТЬ ИНТЕРФЕЙС”.

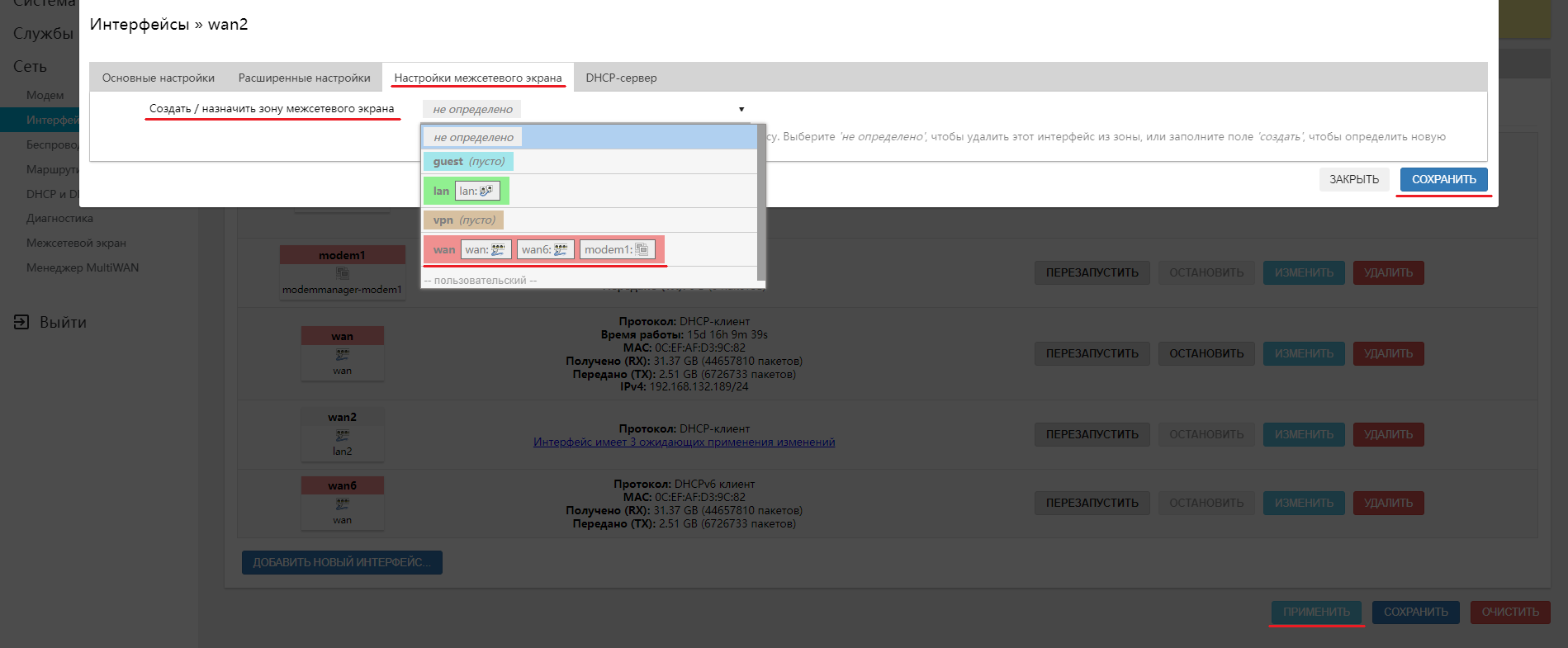

• В открывшемся окне переходим в настройки межсетевого экрана и выбираем зону wan. Последовательно нажимаем кнопки “СОХРАНИТЬ” и “ПРИМЕНИТЬ”.


kndrt31rX - платформа на которой базируются 100 Мбит роутеры KROKS, где X - обозначение конкретной модели, например, kndrt31r27 или kndrt31r19.

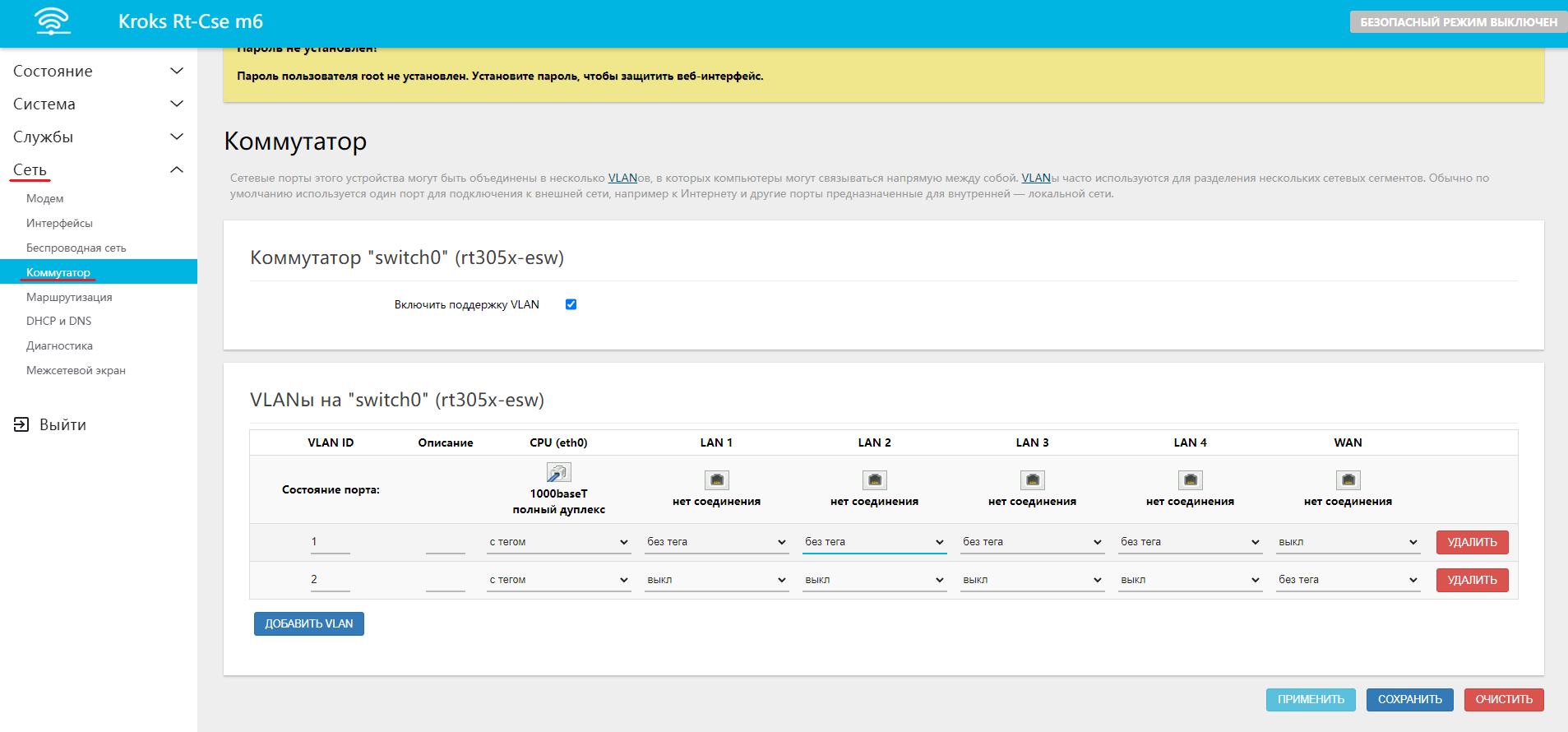

• Заходим на вкладку “Сеть” → “Коммутатор”.

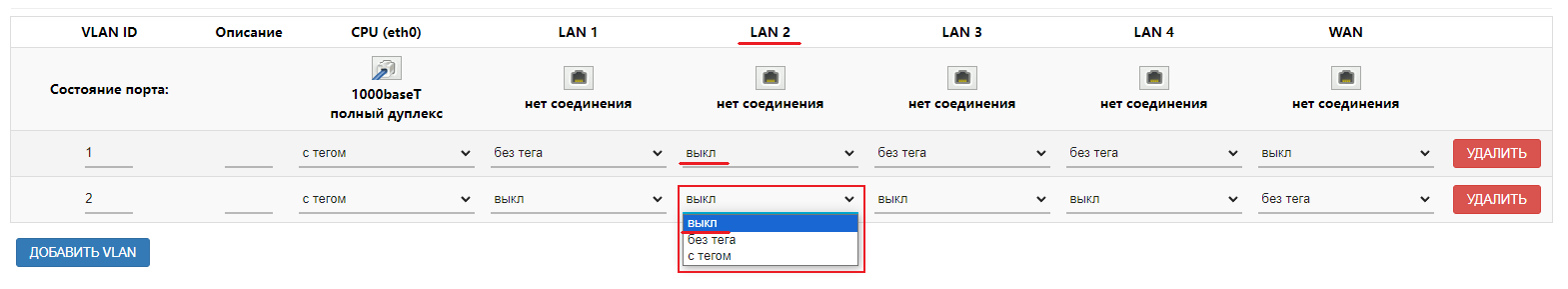

• Находим нужный нам порт, например, lan2 и под ним на всех селекторах выбираем Выкл.


• Нажимаем кнопку “ДОБАВИТЬ VLAN”.


• Заполняем необходимы поля в появившейся строке:

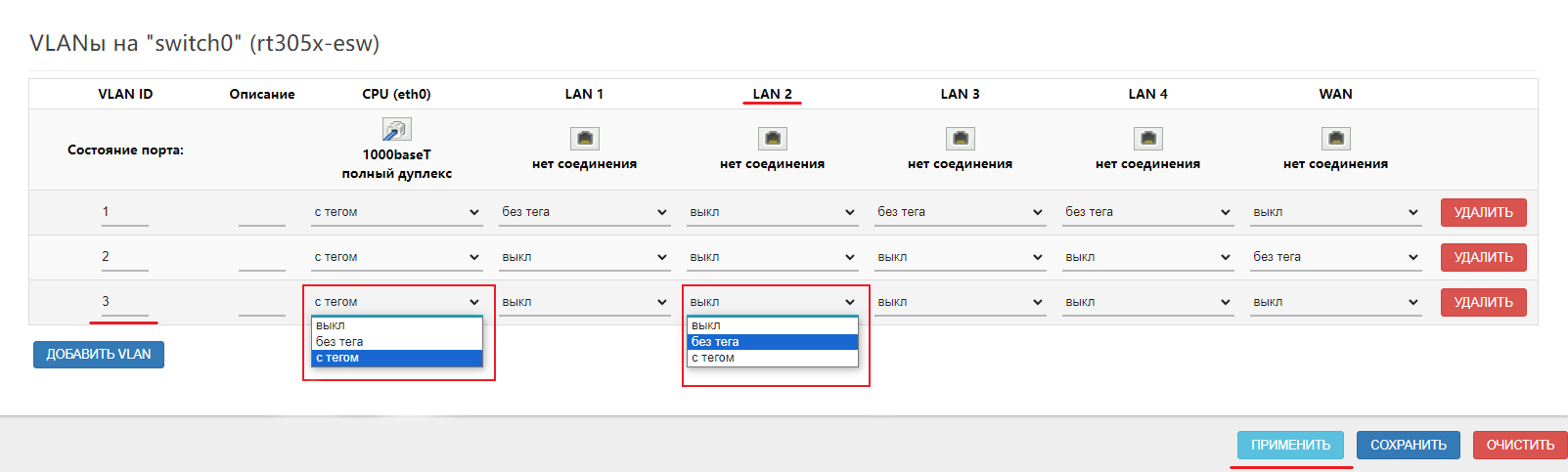

  • В поле Состояние порта вводим номер по порядку (в нашем случае он третий по счёту);
  • В селекторе CPU выбираем “с тегом”;
  • В селекторе нашего порта выбираем “без тега” (в нашем случае это lan2);
  • Нажимаем кнопку “ПРИМЕНИТЬ”.

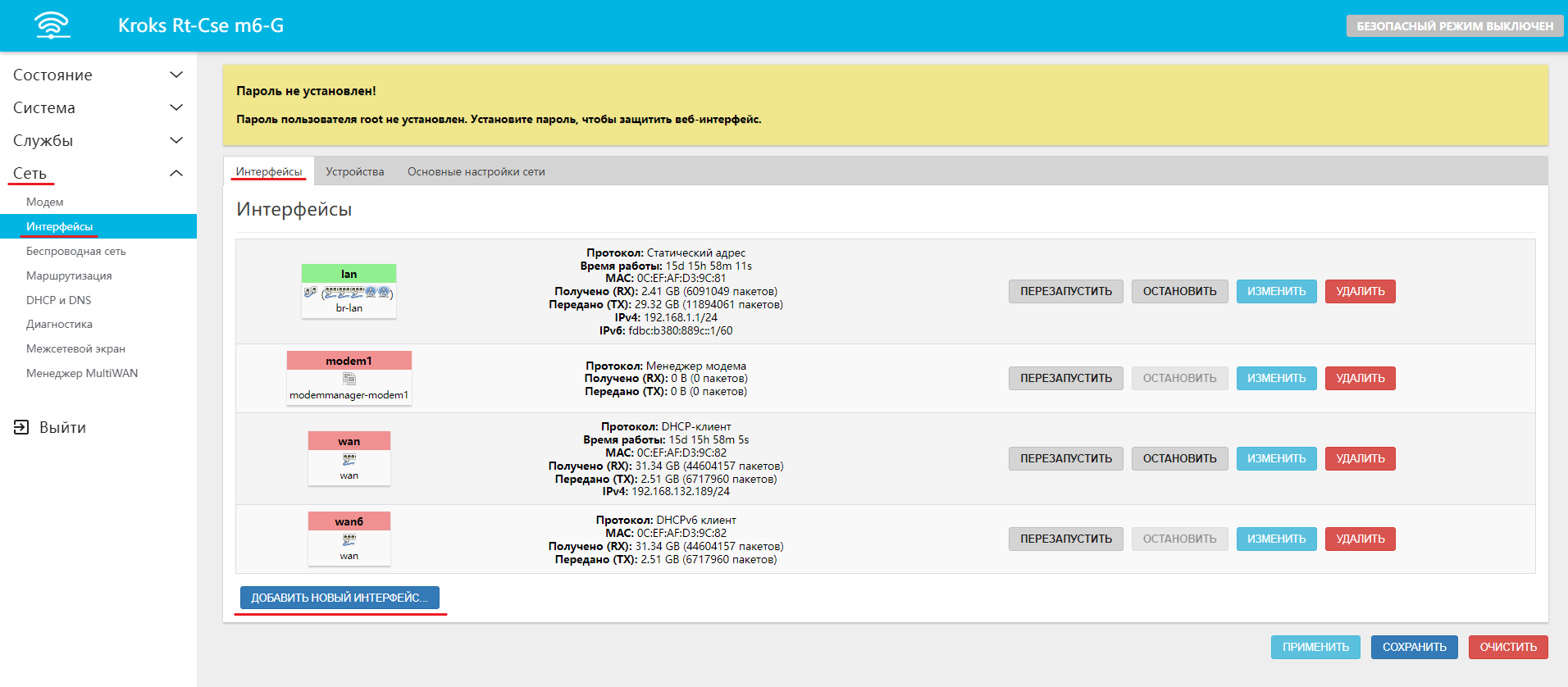

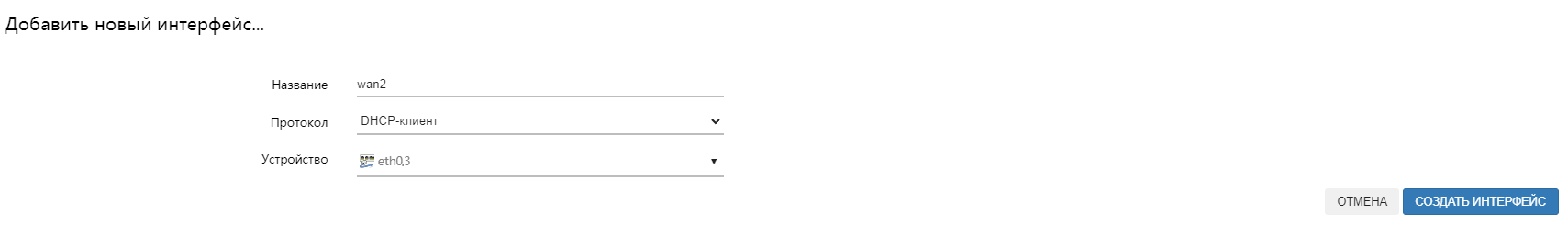

• Переходим на вкладку “Сеть” → “Интерфейсы” → “Интерфейсы” и нажимаем кнопку “ДОБАВИТЬ НОВЫЙ ИНТЕРФЕЙС…”.


• В открывшемся окне заполняем необходимые поля;
  • Указываем Название, например, wan2;
  • Указываем Протокол - DHCP-клиент;
  • Указываем Устройство - eth0.(номер, что мы ввели ранее. В нашем случае - 3);
  • Нажимаем кнопку “СОЗДАТЬ ИНТЕРФЕЙС”.


• В открывшемся окне переходим в настройки межсетевого экрана и выбираем зону wan.

Последовательно нажимаем кнопки “СОХРАНИТЬ” и “ПРИМЕНИТЬ”.
