Одной из главных характеристик кабеля является волновое сопротивление. Существуют два стандарта — 50 и 75 Ом.

• Стандарт 50 Ом применяется для таких кабелей, как 5D-FB, 8D-FB, RG-316 и т.д. Обычно они используются с N-разъемами или SMA-разъемами.
• Стандарт 75 Ом применяется, например, для кабеля RG-6U, с ним обычно используется F-разъемы.

В большинстве случаев для подключения репитера или роутера к антенне достаточно 75 Ом, подробнее об этом рассказано в статьях “Волновое сопротивление 50 или 75 Ом, медненое железо или медь?” и “N-разъёмы и F-разъёмы для антенн”.

Обратите внимание, написаное выше не обязывает вас к использованию только разъемов F типа. Окончательный выбор обосновывается вашими соображениями и нуждами.
Наша задача предоставить вам выбор, поэтому мы и предлагаем антенны с разными вариантами разъемов.

Поскольку разъемное соединение состоит из двух частей, все парные друг другу разъемы бывают двух видов.

• Male - штырькова часть (“Папа”)
• Female - гнездовая часть (“Мама”)
• RP (Reverse Polarity) - обратная полярность. Используется в обозначениях SMA разъемов, например, RP-SMA male — разъём female типа в корпусе male разъёма.

На нашем сайте представлено довольно большое разнообразие разъёмов, но для антенн используются следующие:

• Разъем F типа — дешевый, не требует пайки, для монтажа на кабель рекомендуется использовать обжимной инструмент.
  • Варианты исполнения: F(male) - штырьковая часть и F(female) - гнездовая часть.
• Разъем N типа — дороже F разъема, сложнее в установке. Состоит из нескольких частей, иногда в диаметре может быть гораздо больше кабеля, что может быть быть неудобно при монтаже. Требует пайки.
  • Варианты исполнения: N(male) - штырьковая часть и N(female) - гнездовая часть.
• Разъём SMA типа — сложный монтаж, требует пайки, терпения и аккуратности.
  • Варианты исполнения: SMA(male) - штырьковая часть, SMA(female) - гнездовая часть, RP-SMA(male) - гнездовая часть в корпусе штырьковой, RP-SMA(female) - штырьковая часть в корпусе гнездовой.

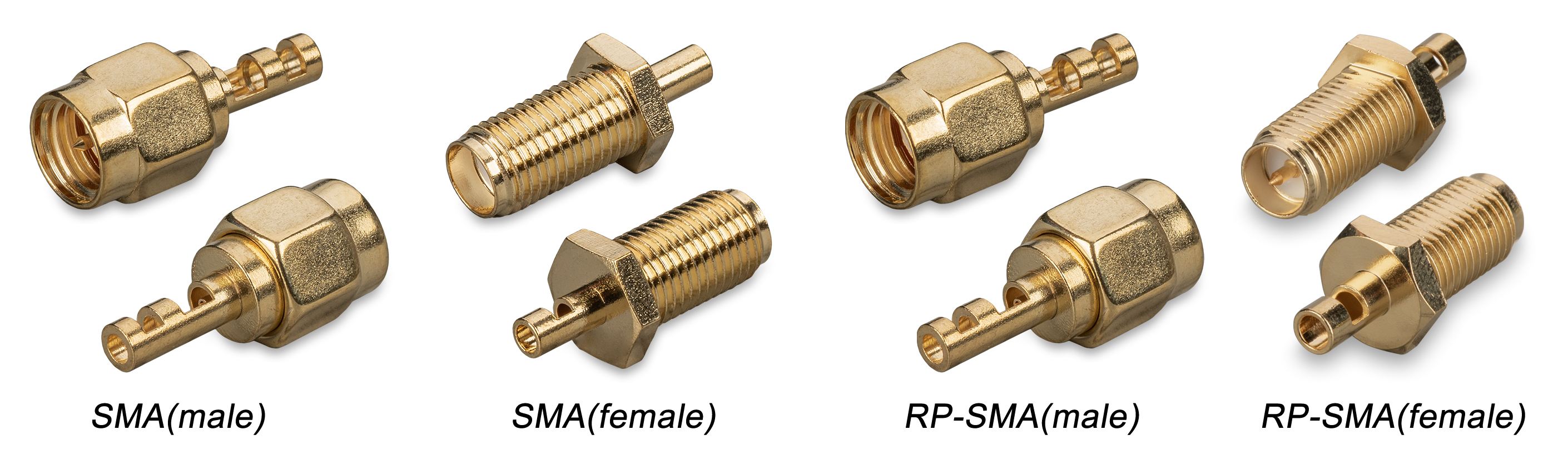

Визуальное различие SMA разъёмов разных типов приведено ниже.

Разъемы на модемах отличаются от вышеперечисленных.
К наиболее популярным можно отнести:

• Разъем CRC9 типа — используется во многих модемах Huawei, некоторых моделях Мегафон и ZTE.
• Разъем TS9 типа — так же используется в модемах Huawei, Мегафон и ZTE. Похож на CRC9, но отличается диаметром.
• Разъем U.Fl типа — используется во многих модемах Quectel, например, EC-25, EC-06, EC200T.

Из-за отличия разъемов для подключения модема к антенне или кабельной сборке используются пигтейлы.

Как уже было сказано выше, пигтейлы необходимы для подключения разъемов роутеров и коаксиальных кабелей к разъемам модемов. Ниже приведены примеры пигтейлов — F(female) - CRC9 слева и SMA(female) - U.Fl справа.

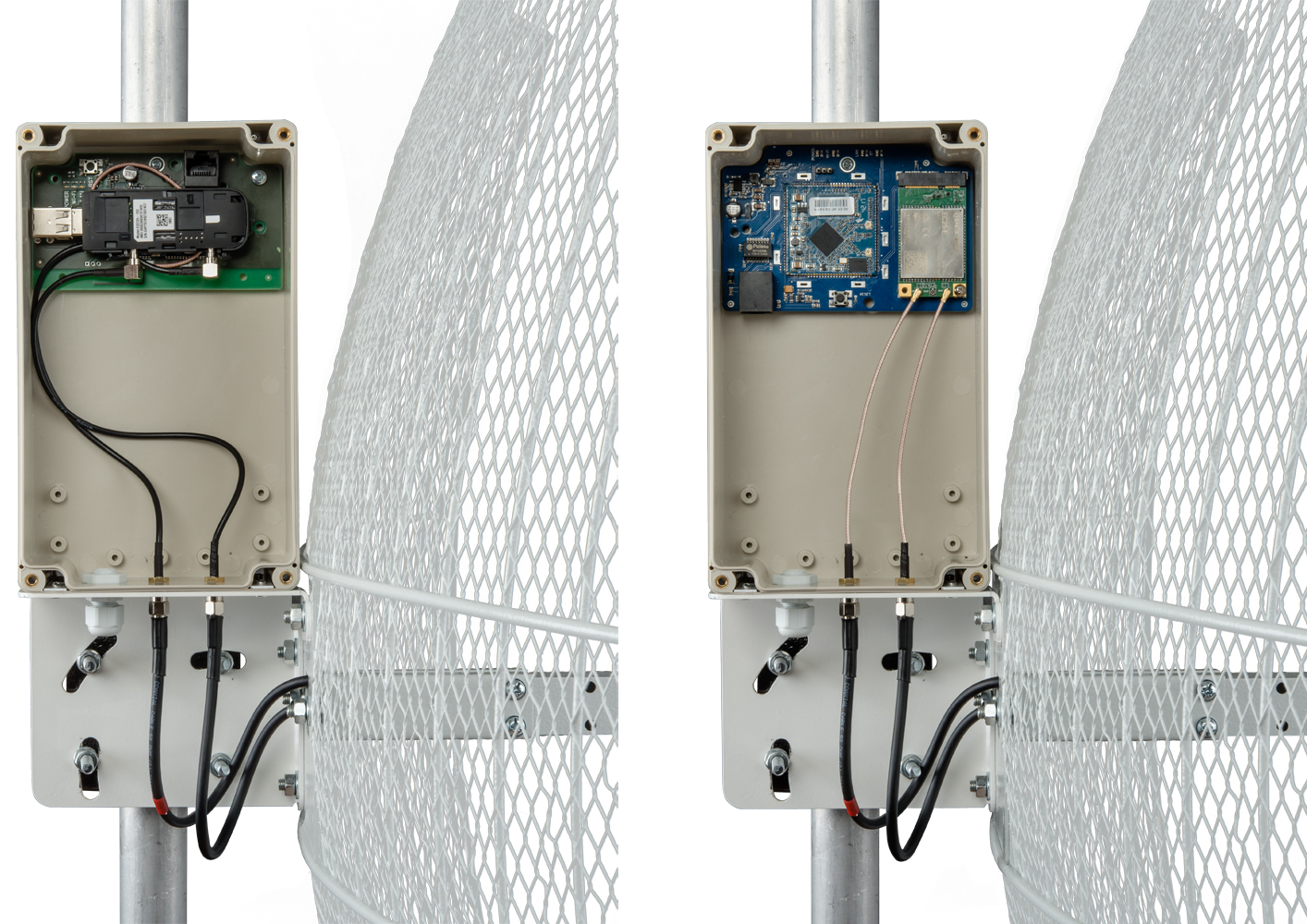

Примеры пигтейлов, установленных в гермобоксе:

Разберем пример, когда мы подбираем антенну для некого модема (или роутера) имеющего неизвестный тип разъема. Пусть это будет модем ZTE MF831, подключаемый к ноутбуку, и параболическая антенна KNA24-800/2700P. Расстояние от антенны до модема около шести метров.
Далее мы произведем подбор необходимых комплектующих.

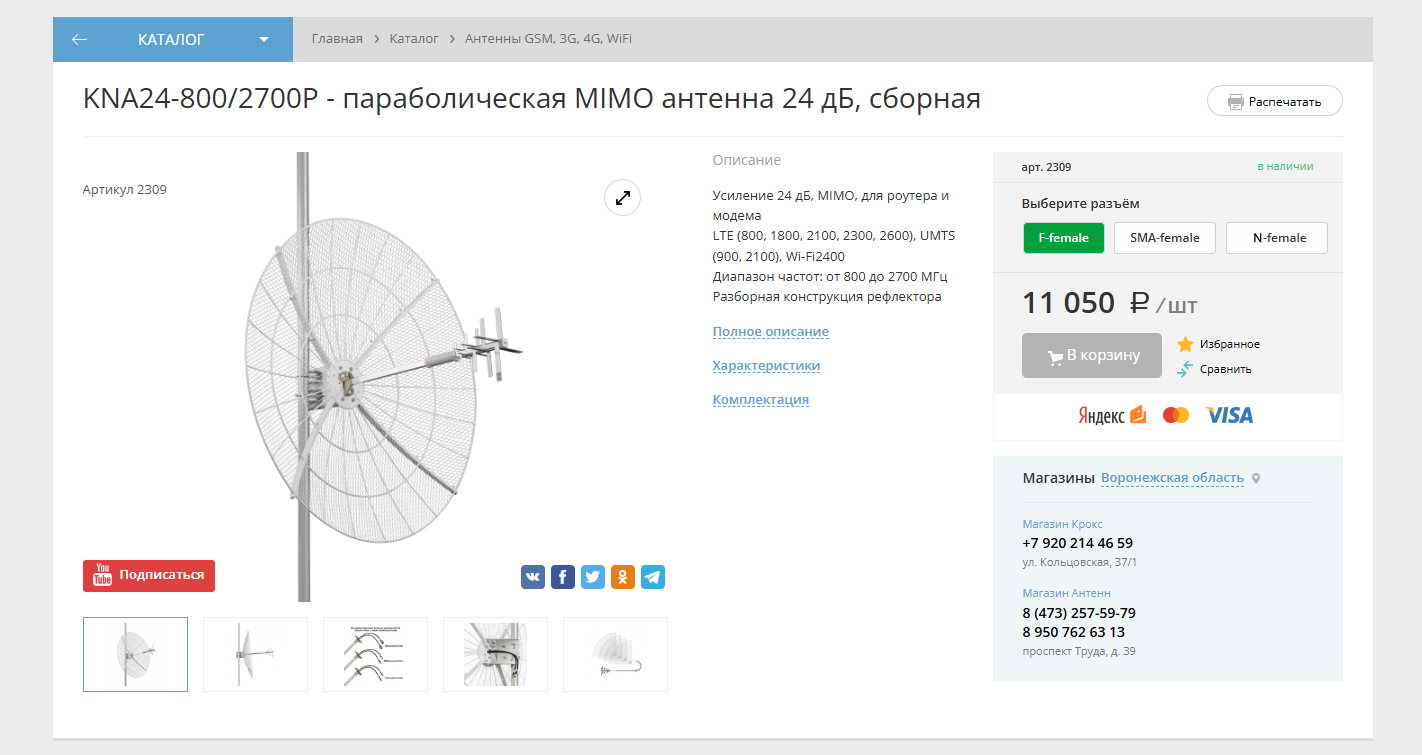

Антенна KNA24-800/2700P, как видно на сайте, позволяет выбрать тип разъема — F(female), SMA(female) и N(female).

Как было сказано выше, в большинстве случаев практичнее оказывается использование кабеля 75 Ом с разъемом F типа.
Выберем его.

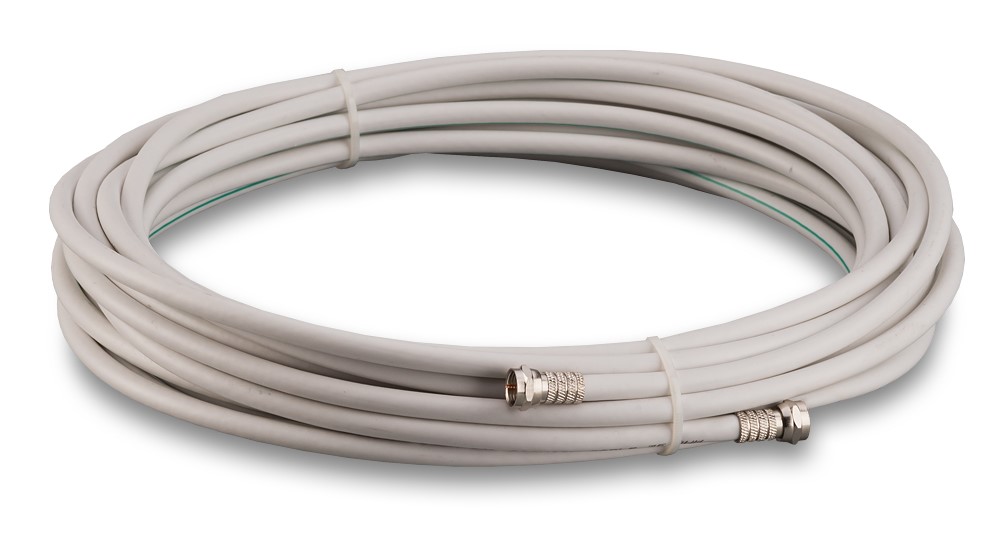

Для дальнейшего подключения нам понадобится кабельная сборка — отрезок кабеля с двух сторон обжатый коннекторами. Его можно как изготовить самостоятельно, так и преобрести готовый.
Мы предлагаем готовые кабельные сборки RG-6U F(male) - F(male) длиной 5 и 10 метров.

Так как в условиях мы задали расстояние от модема до антенны около 6 метров, то нам понадобятся две кабельные сборки диной 10 метров.

Именно две сборки понадабятся потому что антенна поддерживает технологию MIMO. Это означает что у нее два разъема под кабельные сборки.
Предварительно убедившись что у модема также два разъема под внешнюю антенну, мы можем сделать вывод что и антенна и модем могут работать, используя MIMO.
Это позволит увеличить пропускную способность канала, что положительно скажется на скорости соединения.

Теперь у нас есть антенна с двумя кабельными сборками, оканчивающимися разъемами F(male). Осталось только выбрать подходящие пигтейлы.

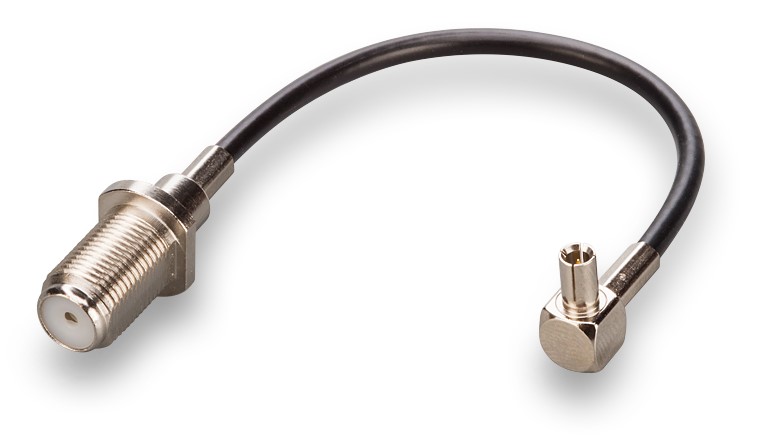

В документации к модему мы можем узнать что там используются разъемы TS-9. Следовательно нам необходима пара пигтейлов F(female) - TS-9.

На этом выбор оборудования окончен. У нас получился следующий список:

• Параболическая антенна KNA24-800/2700P — 1 шт;
• Кабельная сборка RG-6U F(male) - F(male) — 10 метров — 2 шт;
• Пигтейл F(female) - TS-9 — 2 шт.
