В данной статье мы рассмотрим основные параметры сотовой связи. Научимся самостоятельно определять диапазон частот выбранного оператора и стандарт связи, в котором он работает.

Важно! В городе 4G интернет обычно предоставляется на частоте 2600 МГц и подавляющее большинство комплектов «для усиления 4G Интернета» рассчитаны именно на эту частоту. А в местности, где расположен ваш загородный дом, оператор может предоставлять 4G интернет на частоте 800 или 1800 МГц. Соответственно, в вашем загородном доме комплект, предназначенный для работы на частоте 2600 МГц, будет бесполезен.

Чтобы избежать неоправданных трат и разочарования, перед приобретением систем усиления сотовой связи и мобильного интернета необходимо выяснить:

• Поколение мобильной сети (2G, 3G или 4G), которую вы хотите усилить
• Диапазон частот, в котором работает сеть

В России для сотовых операторов выделено 5 частотных диапазонов: 800 МГц, 900 МГц, 1800 МГц, 2100 МГц и 2600 МГц. В одном частотном диапазоне могут использоваться несколько поколений и стандартов связи.

Из таблицы 1 следует, что каждое поколение сети может иметь несколько надстроек и подстандартов, а в одном частотном диапазоне могут применяться несколько стандартов и поколений сотовой связи.

Сначала определим поколение сотовой сети, которую мы хотим усилить. Это очень легко сделать с помощью смартфона. В большинстве современных смартфонов технология передачи данных указывается рядом с уровнем мобильного сигнала оператора.

Поколение сотовой связи может быть указано непосредственно (4G, 3G или 2G) или с помощью общепринятой аббревиатуры:

Четвертое поколение сотовой связи, в данный момент используемое российскими операторами только для высокоскоростного мобильного доступа к сети Интернет. Голосовая связь в стандарте 4G в России ещё не поддерживается.

Третье поколение сотовой связи, объединяющее в себе технологию радиосвязи и высокоскоростной мобильный доступ к сети Интернет.

Устаревшая технология 2G, реализованная в далёком 1991 году, на которой работает стандартная голосовая GSM-связь и очень медленный мобильный интернет.

Определить частоту сигнала можно самостоятельно с помощью смартфона. Замеры нужно производить в различных типах подключения (4G, 3G, 2G).

• Принудительно переведите смартфон в соответствующий режим сети через настройки
• Подождите 1-2 минуты после переключения перед замерами
• Отключите Wi-Fi сеть перед определением частоты
• Если в смартфоне две SIM-карты — извлеките или отключите ненужную, оставив только тестируемую

Примечание: Современные смартфоны всегда стремятся подключиться к наиболее современной и высокоскоростной сети. Например, при наличии слабого сигнала 4G смартфон всё равно будет поддерживать связь с базовой станцией оператора в этом стандарте. В момент совершения вызова смартфон автоматически переключится на доступные ему стандарты 3G или 2G.

Замеры параметров сети можно произвести:

• Через скрытое сервисное меню смартфона (специальные коды для Android)
• Установив специальные приложения:
  • «Сотовые вышки. Локатор»
  • «Network Cell Info»
  • «iWScan»
  • Другие подобные приложения

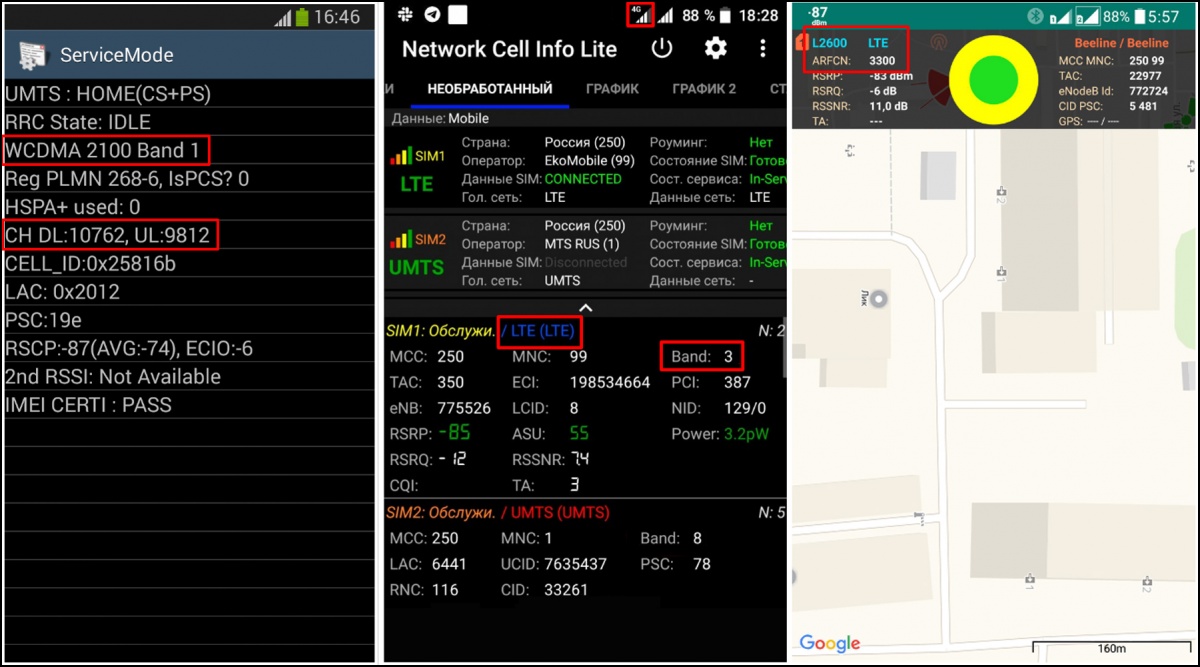

Рисунок 1. Использование сервисного меню смартфона и приложений «Network Cell Info» и «Сотовые вышки. Локатор» для определения параметров сети

Данные, полученные в результате измерения сигнала сети, нужно сопоставить с таблицей ниже.

\* ARFCN — абсолютный номер канала. Позволяет по своему значению определить частотный диапазон и стандарт связи. В сетях UMTS и LTE для систем 3G и 4G ARFCN заменён на UARFCN и EARFCN соответственно.

\*\* LTE-2600 TDD — приём и передача данных происходит в одном частотном диапазоне (технология TDD с временным разделением каналов DL/UL), что делает невозможным усиление сигнала активным усилителем (репитером).

Если в сервисном меню вашего смартфона вы видите обозначение WCDMA 2100 Band 1, это означает:

• Вы подключились к мобильной сети, работающей на частоте 2100 МГц

• Диапазон значений UARFCN: DL 10562 … 10838, UL 9612 … 9888

• Вы подключены к сети UMTS-2100 (3G)

• Оборудование для усиления: стандарт 3G, частота 2100 МГц

Если в приложении «Network Cell Info» вы увидели обозначение Band 3:

• Ваш телефон работает с оператором на частоте 1800 МГц

• Если на телефоне светятся символы 4G и LTE — ваше подключение LTE-1800 (4G)

• Оборудование для усиления: стандарт 4G, частота 1800 МГц

В приложении «Сотовые вышки. Локатор» отображается:

• Значение ARFCN в диапазоне 2750 … 3449 (соответствует частоте 2600 МГц)

• В меню сеть отображается символами LTE и L2600

• Ваше соединение: стандарт 4G на частоте 2600 МГц

<note important>

Всегда определяйте частоту сигнала в той точке, где вы планируете устанавливать оборудование для усиления сигнала (внешнюю антенну, роутер встроенный во внешнюю антенну и т.п.).

</note>

Если ваш оператор сотовой связи использует несколько частотных диапазонов, ваш смартфон может использовать в разных местах разные стандарты подключения (например, в помещении один, а на улице другой).

Это связано с тем, что радиоволны с более низкой частотой лучше проникают через препятствия. При этом внутри помещения соединение на частоте 900 МГц может быть качественнее и устойчивее, чем на частоте 2100 МГц.

Таким образом, без применения специальных измерительных приборов мы провели измерения сигнала, проанализировали результаты измерений и можем приступать к выбору оборудования для усиления мобильного сигнала.
